zurück
Rubrik: Grafik und Font · Sonstiges   |   VB-Versionen: VB4, VB5, VB620.09.04
3D-Diagramm erstellen

Mit diesem Code erstellen Sie schnell und einfach ein ansprechendes 3D-Diagramm

Autor:   Tobias TangemannBewertung:     [ Jetzt bewerten ]Views:  32.910
ohne HomepageSystem:  Win9x, WinNT, Win2k, WinXP, Win7, Win8, Win10, Win11 Beispielprojekt auf CD

Sie kennen sicherlich auch diese coolen Diagramme, in denen die Werte dreidimensional, über kleine Berge, die aus einer Ebene ragen, dargestellt werden.

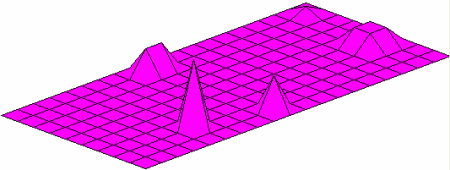

3D-Diagramm

Heute präsentieren wir Ihnen genau diese Funktion, um mit einem Aufruf die Werte aus einem Array auf diese Weise darzustellen.
Fügen Sie hierzu nachfolgendenn Code in ein Modul ein.

Option Explicit

' Benötigte API-Deklarationen
Private Declare Function Polygon Lib "gdi32" ( _
  ByVal hDC As Long, _
  lpPoint As POINTAPI, _
  ByVal nCount As Long) As Long

Private Type POINTAPI
  x As Long
  y As Long
End Type

' Konstante PI
Private Const Pi As Double = 3.14159265358979

' Private Variablen
Private reihen As Long
Private spalten As Long

Private kastenhöhe As Long
Private kastenbreite As Long

Private startpunktX As Long
Private startpunktY As Long

Private winkel As Double

Private breitex As Long
Private breitey As Long

Privatehex As Long
Private höhey As Long
' Größe berechnen
Public Sub ErrechneGrößen()
  breitex = Round(Cos(GradInBogen(winkel)) * kastenbreite, 0)
  breitey = Round(Sin(GradInBogen(winkel)) * kastenbreite, 0)

  höhex = Round(Cos(GradInBogen(winkel)) * kastenhöhe, 0)
  höhey = Round(Sin(GradInBogen(winkel)) * kastenhöhe, 0)
End Sub
' Größe festlegen
Public Sub setzegrößen(ByRef startx As Long, ByRef starty As Long)
  reihen = 20
  spalten = 10
  kastenhöhe = 20
  kastenbreite = 20
  winkel = 20
  startpunktX = startx
  startpunktY = starty
End Sub
' 3D-Diagramm zeichnen
Public Sub ZeichneDiagramm(ByRef picBox As PictureBox, _
  ByRef lngStartX As Long, ByRef lngStartY As Long, _
  ByRef lngKBreite As Long, ByRef lngKHöhe As Long, _
  ByRef lngReihen As Long, ByRef lngSpalten As Long, _
  ByRef BackColor As Long, ByRef LineColor As Long, _
  ByRef lngWerte() As Long)

  Dim lngBreiteX As Long, lngBreiteY As Long
  Dim lngHöheX As Long, lngHöheY As Long
  Dim dblWinkel As Double
  Dim mylngStartX As Long
  Dim x As Long, y As Long
  Dim i As Long, j As Long
  Dim punktx0 As Long, punkty0 As Long
  Dim punktx1 As Long, punkty1 As Long
  Dim punktx2 As Long, punkty2 As Long
  Dim punktx3 As Long, punkty3 As Long
  Dim punkte() As POINTAPI

  With picBox
    .AutoRedraw = True
    .ScaleMode = 3
    .FillColor = BackColor
    .FillStyle = 0
    .ForeColor = LineColor
  End With

  dblWinkel = 20

  lngBreiteX = Round(Cos(GradInBogen(dblWinkel)) * lngKBreite, 0)
  lngBreiteY = Round(Sin(GradInBogen(dblWinkel)) * lngKBreite, 0)

  lngHöheX = Round(Cos(GradInBogen(dblWinkel)) * lngKHöhe, 0)
  lngHöheY = Round(Sin(GradInBogen(dblWinkel)) * lngKHöhe, 0)

  mylngStartX = lngStartX + (lngBreiteX * (lngReihen - 1))

  For i = 0 To lngSpalten - 1
    For j = 1 To lngReihen - 1

      punktx0 = mylngStartX - (lngBreiteX * j) + (lngHöheX * i)
      punkty0 = lngStartY + (lngBreiteY * j) + (lngHöheY * i)

      punktx1 = punktx0
      punkty1 = punkty0 - lngWerte(j, i)

      punktx2 = punktx0 - lngHöheX
      punkty2 = punkty0 - lngHöheY

      If i <> 0 Then
        punkty2 = punkty2 - lngWerte(j, i - 1)
      End If

      If j <> lngReihen - 1 Then
        punktx3 = punktx0 - lngBreiteX
        punkty3 = punkty0 + lngBreiteY - lngWerte(j + 1, i)
      End If

      If i <> 0 Then
        ReDim punkte(3)
        punkte(0).x = punktx1
        punkte(0).y = punkty1
        punkte(1).x = punktx2
        punkte(1).y = punkty2
        punkte(2).x = punktx0 - lngHöheX + lngBreiteX
        punkte(2).y = punkty0 - lngHöheY - lngBreiteY

        If j <> 0 And i <> 0 Then
          punkte(2).y = punkte(2).y - lngWerte(j - 1, i - 1)
        End If

        punkte(3).x = punktx0 + lngBreiteX
        punkte(3).y = punkty0 - lngBreiteY

        If j <> 0 Then
          punkte(3).y = punkte(3).y - lngWerte(j - 1, i)
        End If

        Polygon picBox.hDC, punkte(0), 4
      End If
    Next
  Next
End Sub
' Zur Umrechnung eines Winkels vom Bogen- in das Gradmaß
Private Function BogenInGrad(ByRef bogen As Double) As Double
  BogenInGrad = bogen / (Pi / 180)
End Function
' Zur Umrechnung eines Winkels von Grad- in das Bogenmaß
Private Function GradInBogen(ByRef grad As Double) As Double
  GradInBogen = grad * (Pi / 180)
End Function
' Wert runden
Private Function Round(ByVal nummer As String, _
  Optional anzahl As Byte)

  Dim n As Long
  Dim n2 As Long
  Dim tmp As Variant

  ' Ist Nummer eine Zahl?
  If Not (IsNumeric(nummer)) Then
    Round = 0: Exit Function
  End If

  ' Ist Anzahl eine Zahl?
  If Not (IsNumeric(anzahl)) Then
    Round = 0: Exit Function
  End If

  ' Wenn "." (Punkt) dann n=46
  If (InStr(1, nummer, ".") > 0) Then
    tmp = Split(nummer, ".")
    n = 46

  ' Wenn "," (Komma) dann n=44
  ElseIf (InStr(1, nummer, ",") > 0) Then
    tmp = Split(nummer, ",")
    n = 44
  Else
    Round = nummer: Exit Function
  End If

  If Len(tmp(1)) <= anzahl Then
    Round = nummer: Exit Function
  End If

  ' Wenn Anzahl = 0, Zahl vor dem Komma prüfen
  If (anzahl = 0) Then
    If Left$(tmp(1), 1) < 5 Then
      ' Wenn Zahl vor dem Komma kleiner 5,
      ' nicht runden!
      Round = tmp(0)
    Else
       ' Wenn Zahl größer 5, um eins erhöhen
      Round = tmp(0) + 1
    End If
    Exit Function
  End If

  ' Stelle (Anzahl+1) nach dem Komma abfragen
  n2 = Mid$(tmp(1), anzahl + 1, 1)
  If (n2 > 4) Then
    Round = tmp(0) & Chr(n) & (Mid$(tmp(1), 1, anzahl) + 1)
  ElseIf (n2 < 5) Then
    Round = tmp(0) & Chr(n) & Mid$(tmp(1), 1, anzahl)
  End If
End Function

Platzieren Sie auf die Form ein PictureBox-Control in der Größe Width=8175 und fügen nachfolgenden Code in das Form_Load Ereignis ein:/p>

Private Sub Form_Load()
  Dim a() As Long

  ' ein paar Testwerte
  ReDim a(19, 9)
  a(1, 1) = 10
  a(1, 5) = 20
  a(2, 5) = 20
  a(1, 6) = 20
  a(2, 6) = 20
  a(10, 1) = 30
  a(11, 1) = 30
  a(10, 8) = 40
  a(14, 7) = 80

  ' Diagramm zeichnen
  ZeichneDiagramm Picture1, 10, 10, 20, 20, 20, 10, vbMagenta, vbBlack, a
End Sub
